卡尔特螺杆空压机

当前位置:主页 > 产品中心 > 卡尔特螺杆空压机 >

M系列SMART型空压机

卡尔特空气压缩机广泛应用于全球各种行业,其中主要包括电子、电力、水电、环保、石油、化工、矿山、冶金、制药、食品、航空、造船、军工、科研、木业、纺织、印刷、玻璃、建筑、建材等领域。
卡尔特空气压缩机适合于各种用途的系列压缩空气系统。各行各业,无论规模大小,均依赖卡尔特压缩机提供始终如一的优质压缩空气。



卡尔特M系列SMART型空压机



产品简介

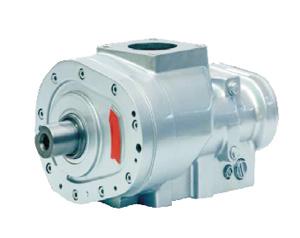

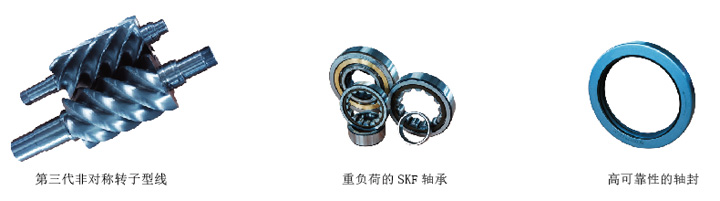

卓越性能的双螺杆主机

采用国际顶尖水平的卡尔特原装第三代非对称型线双螺杆主机,轴向进气设计,效率比第二代提高5%~15%;配置瑞典SKF重载轴承,双联唇式轴封,可靠耐用。轴承设计使用寿命8万h~10万h,螺杆主机设计使用寿命约20万小时。











高效可靠的出口型电动机

卡尔特螺杆空压机采用高效可靠的出口型连续工作制电机,通过3C、CE等认证、IP54防护等级,F级绝缘等级,标配SKF重在轴承,可靠耐用。








优质可靠的阀体

卡尔特空气压缩机配套的进气阀、最小压力阀、温控阀、安全阀均通过数万次可靠性及安全测试,确保其可靠耐用。











高品质的过滤器

卡尔特采用国际品牌OEM的油分芯、油过滤芯、空滤芯等,制造工艺先进,材质可靠耐用,检测设备完善;油分芯分离彻底,排气含油量低于2PPM;空滤及油滤过滤效率高,使用寿命长。

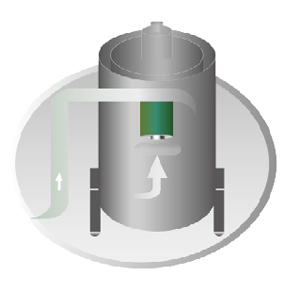

优化的三重分离设计

油分处理

采用高效的油气分离器,通过离心分离,重力分离、过滤分离三阶段的油分处理,使排气中残油控制在世界领先水平,2ppm以下。

1次处理:离心分离

压缩机内部和润滑油混合的压缩空气,在油气分离器中旋转,通过离心力进行分离。

2次处理:重力分离

通过离心分离的油分冲击油气分离器内壁,由于重力沉积到油气分离器底部。
在油气筒底部通过磁性过滤器除去和空气一块被吸入的铁粉等微小的金属片,防止铁粉划伤过滤器。

3次处理:过滤分离

采用了折叠式加大面积的油气分离器滤芯。
以纤维为主体的筒状的滤芯,收集空气中雾状的润滑油。

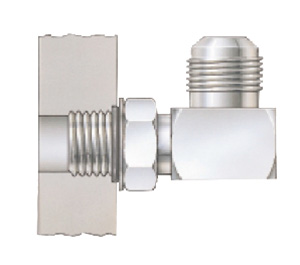

无泄漏的管路系统设计

采用SAE标准的O型密封圈,可以完全杜绝泄漏。














中英文液晶电脑控制器

卡尔特螺杆空压机控制系统采用中英文液晶微电脑控制器,支持多机联控和远程控制,实现无人值守。













高效率的冷却系统

卡尔特压缩机冷却器采用进口材质,设计寿命大于20万小时,出厂前均经过高压检漏实验,质量稳定可靠;采用加大的换热面积,冷却效果好,杜绝夏天高温停机现象。

所有冷却器充分利用流体的重力原理,油冷却器不会出现空道现象,最大限度发挥冷却器的效率,冷却效果最大化。





微电脑控制器的功能特点

1、中英文液晶显示器;
2、对电机具有短路、堵转、缺相、过载、不平衡等全方位保护功能;
3、对电机具有起停控制、运行控制;
4、对空压机进行反转保护;
5、对多点温度进行检测与控制保护;
6、自动调节负荷率控制压力平衡;
7、远程/机旁选择控制;
8、联动/独立选择运行;
9、RS-485通讯功能:
10、GPRS手机远距离控制通信功能(可选)。




可靠耐用的传动系统

直联传动机型采用德国开天(KTR)ROTEX弹性联轴器轴向插入安装,可快速拆装、免维护、扭向弹性、吸振性好、可靠性高、寿命长、可靠耐用,符合欧洲CE标准。






微电脑控制器的预警与提示

1、空滤器更换预警指示;
2、油滤器更换预警指示;
3、油分芯更换预警指示;
4、润滑油更换预警指示;

微电脑控制器安全保护

1、对电机的保护:空压机控制器对电机具有短路、堵转、过载、三项不平衡进行保护;
2、排气超温保护:排气温度高于设定温度高限控制器报警停机,现场故障显示“排气温高”;
3、空压机防逆转保护:当接入空压机的三相电源相序与控制器设置的不一样时,现场故障显示“相序错误”,控制器不能启动电机;
4、压力过高保护:排气压力高于设定的压力高限时控制器报警停机,现场故障显示“排气压力高”;
5、传感器失灵保护:当压力传感器或温度传感器断线时,控制器报警停机。现场故障显示“**传感失灵”;
6、联动保护:主机运行,排气温度已到风机启动温度,但风机未运行控制器报警停机,现场故障显示“风机未运行”。

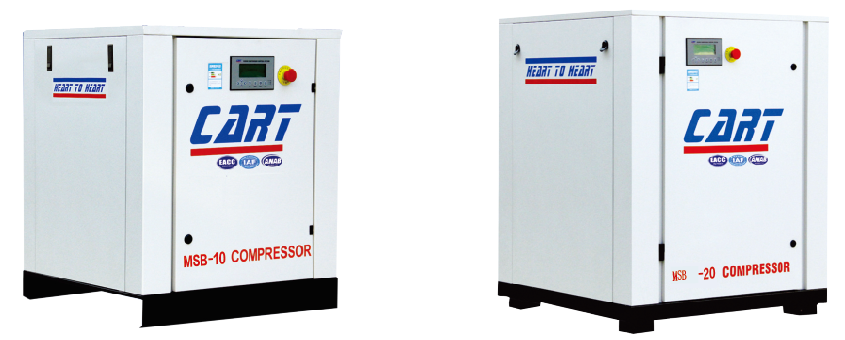

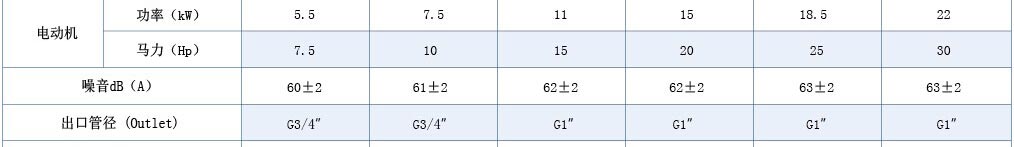

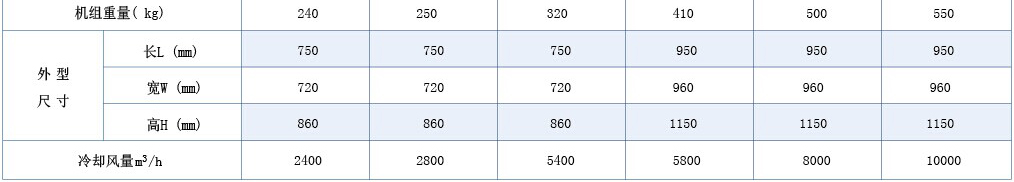

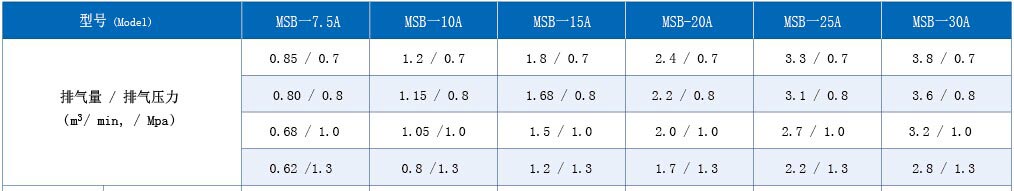

MSB系列(皮带传动)螺杆式空气压缩机技术参数(5.5kW-22kW)





标准电源:380V±10%/50HZ,460V/220V/6KV/10KV等电压均可接受定做;
11KW及以下为直接启动,15KW以上为星三角启动,可定做软启动;
工作环境温度:-5℃-45℃;
F.A.D容积流量根据ASMC PTC9或IS 01217标准(GB/T3853)测试;
传动方式:皮带传送;
变频机型型号MVSB系列,如: MVSB-30A;
可定做排气压力1.7Mpa以上机型,欢迎洽谈;
公司对产品不断改进,保有设计变更权,参数或外观更改,恕不另行通知。

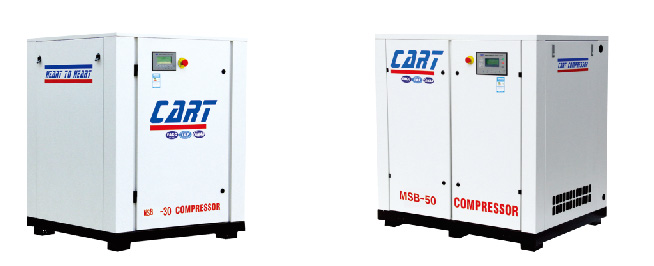

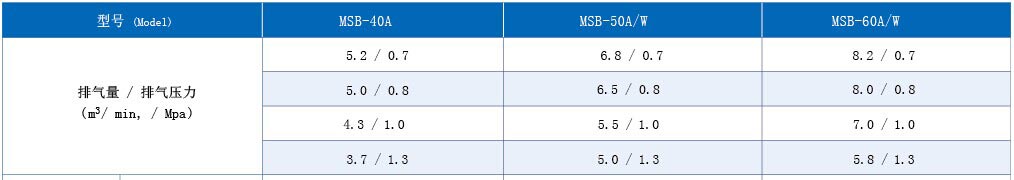

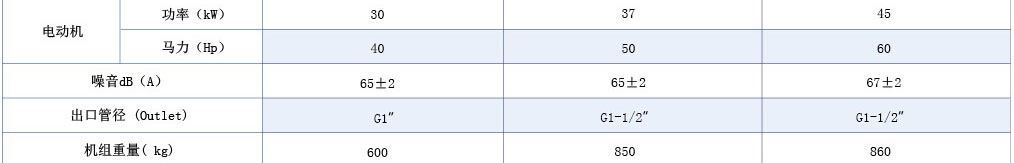

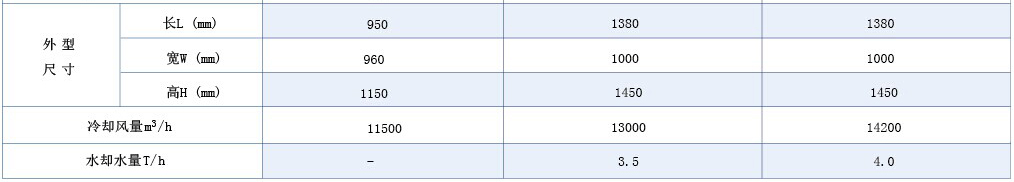

MSB系列(皮带传动)螺杆式空气压缩机技术参数(30kW-45kW)





■ 标准电源:380V±10%/50HZ,460V/220V/6KV/10KV等电压均可接受定做;
 7.5A、10A为直接启动,15A及以上为星三角启动,可定做软启动;
■ 工作环境温度:-5℃-45℃; A代表风冷机型, W代表水冷机型;
 F.A.D容积流量根据ASMC PTC9或IS 01217标准(GB/T3853)测试;
 冷却水进水温度应小于35℃,水压0.2Mpa-0.6Mpa.最低水量时,进出水温差为24℃;最大水量时,进出水温度为38℃;
■ 传送方式:皮带传送;
 变频机型号MVSB系列,如: MVSB-30A;
 可定做排气压力1.7Mpa以上机型,欢迎洽谈;
■ 本公司对产品不断改进,保有设计变更权参数或外观更改,恕不另行通知。

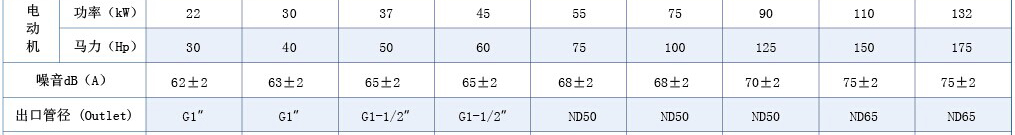

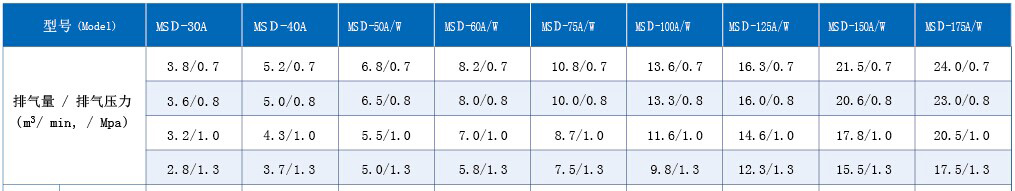

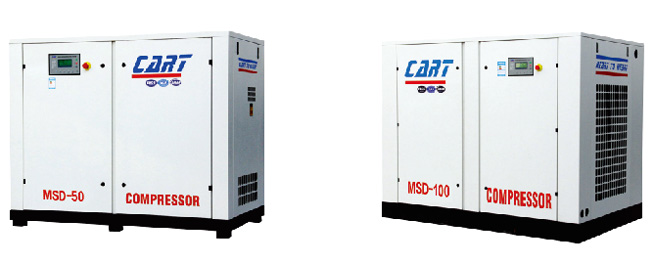

MSD系列(直联)螺杆式空气压缩机技术参数(22kW-132kW)





标准电源:380V±10%/50HZ,460V/220V/6KV/10KV等电压均可接受定做;
7.5A、10A为直接启动,15A以上为星三角启动,可定做软启动;
工作环境温度:-5℃-45℃;A代表风冷机型,W代表水冷机型;
冷却水进出温度小于35℃.水压0.2Mpa-0.6Mpa,最低水量时,进出水温差为24℃,最大水量时,进出水温度为8℃;
F.A.D容积流量根据ASMC PTC9或IS01217标准(GB/T3853)测试;
传动方式:联轴器直联传动;
变频机型号MVSD系列,如:MVSD-30A;
可定做排气压力1.7Mpa以上机型,欢迎洽谈;
本公司对产品不断改进,保有设计变更权:参数或外观更改,恕不另行通知。

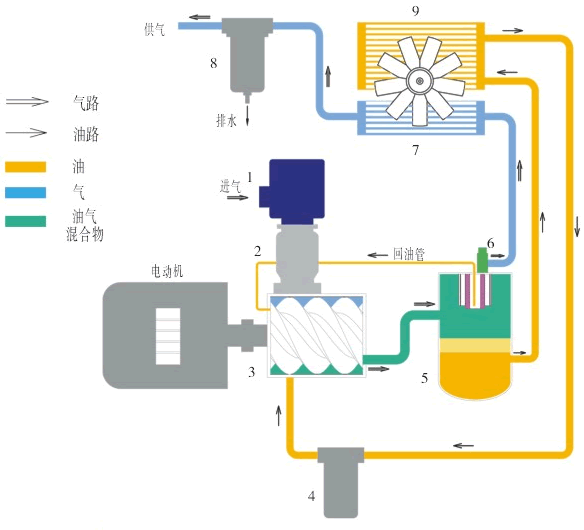

  • 风冷螺杆空气压缩机流程图

    气管路系统:

    1.   空气滤清器、 2.进气控制阀、 3.主机 、5.油气分离器 、6.最小压力阀、 7.后冷却器 、8.气水分离器

    油管路系统:

    2.   主机 4.油过滤器 5.油气分离器 9.油冷却器

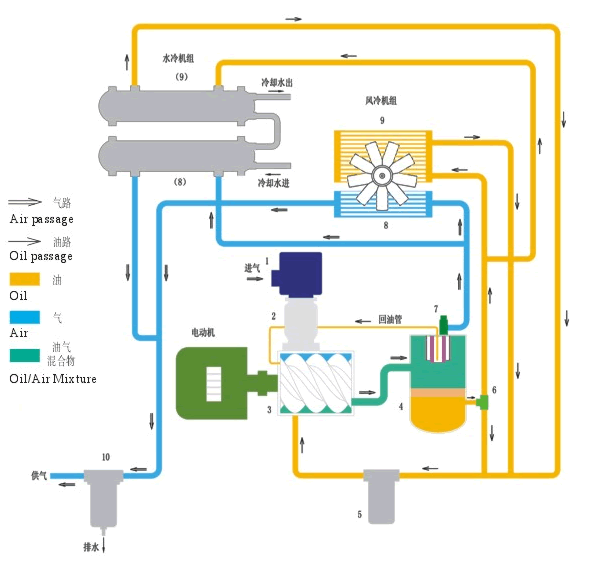

      水冷螺杆空气压缩机流程图

    气管路系统:

    1.空气滤清器 、2.进气控制阀 、3.主机 、4.油气分离器 7.最小压力阀 、8.后冷却器 、10.气水分离器。

    油管路系统:

    3.主机、 4.油气分离器、 5.油过滤器、6.恒温阀(水冷机用) 、9.油冷却器

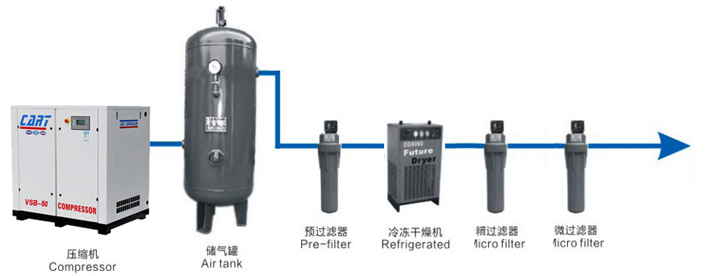

典型配置图
