TSD系列双级压缩螺杆空压机

卡尔特空气压缩机广泛应用于全球各种行业，其中主要包括电子、电力、水电、环保、石油、化工、矿山、冶金、制药、食品、航空、造船、军工、科研、木业、纺织、印刷、玻璃、建筑、建材等领域。
卡尔特空气压缩机适合于各种用途的系列压缩空气系统。各行各业，无论规模大小，均依赖卡尔特压缩机提供始终如一的优质压缩空气。



卡尔特TSD系列双级压缩螺杆空压机 >

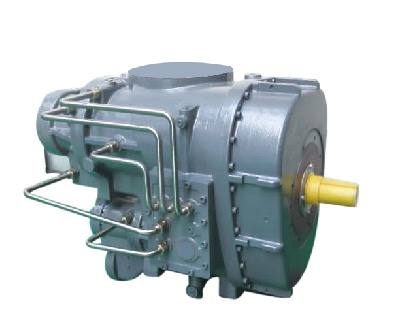

TSD系列双级压缩高效节能型主机

卡尔特TSD系列双级压缩机螺杆式空气压缩机，采用双级压缩螺杆主机。此种压缩机的核心是我们经久耐用的两级主机，两级压缩主机比传统的一级压缩主机平均节能15%。



◆良好的制造工艺、可靠性更高

卡尔特的双级压缩转子经过二十道工序的精加工完成，保证了转子线型的精确度、可靠性和有效性。



◆减少轴承负荷

每一级压缩过程中会因压缩比低，从而降低轴承的负荷，延长主机的寿命，我们所选择的是质量优良的轴承，从而保证您所使用的压缩机高效且可靠。



◆冷却剂喷雾设计实现等温压缩

压缩热是功率损耗的因素之一，二级压缩效率高的原因之一是冷却剂喷雾设计，主机在工作的过程中冷却剂以喷雾形式向经过一级压缩后的空气喷射雾状冷却剂，使压缩空气达到更低的温度，这样压缩空气进入二级压缩阶段前，温度就降低到了接近一级压缩的进气温度，因此节约了压缩所需能量。



◆压缩泄漏量更低

传统的单级压缩机压缩比是1:7、1:8、1:10、1:13，压缩比越高泄漏量越大；而二级压缩机主机的一级转子压缩比是1:3，二级转子是3:7、3:8、3:10、3:13，压缩比越低，泄漏量越低；因此采用双级压缩的形式实现了更低的压缩比，从而压缩泄漏更低。

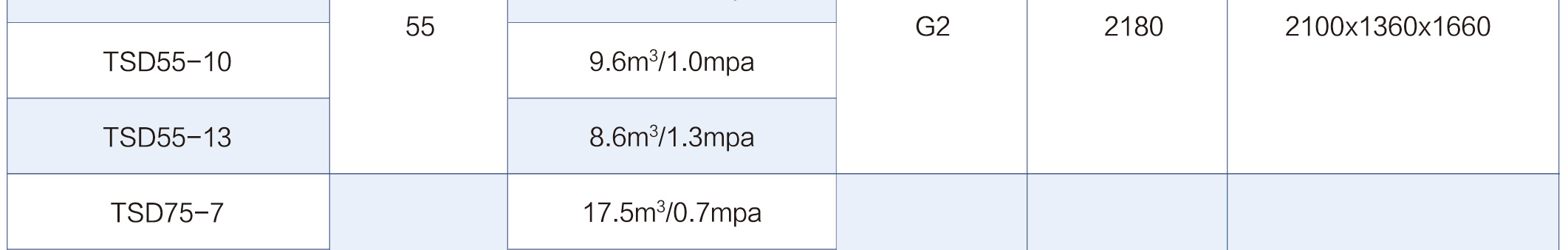

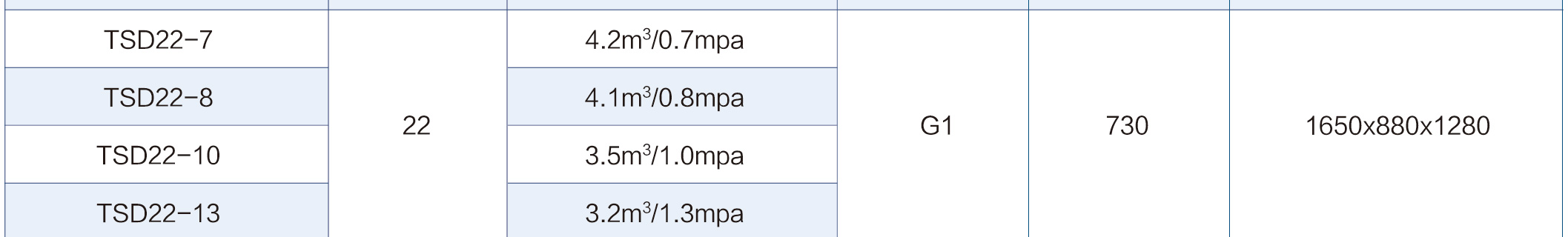

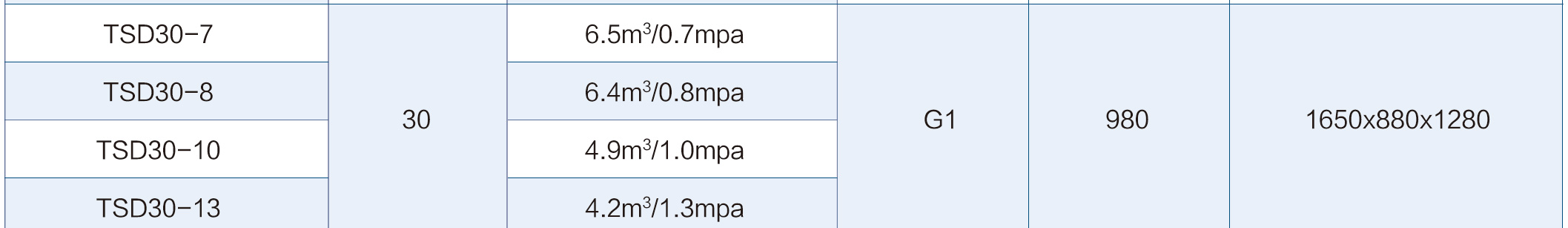

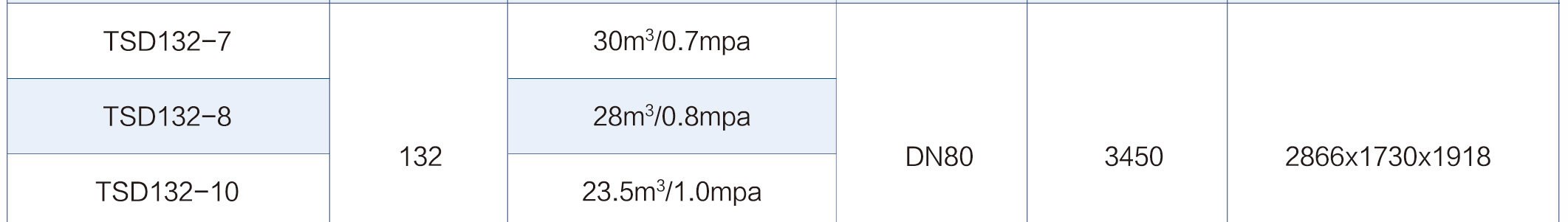

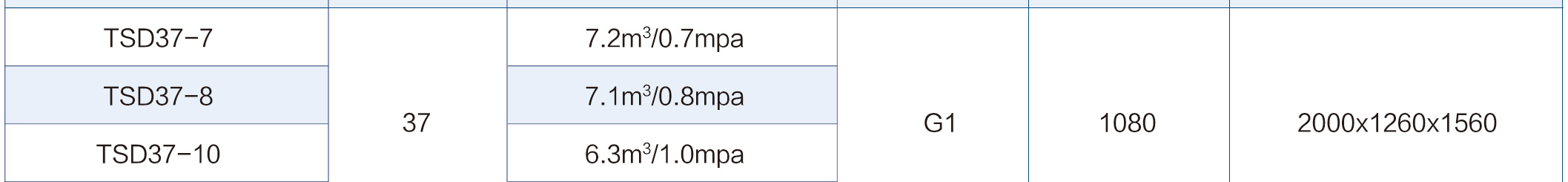

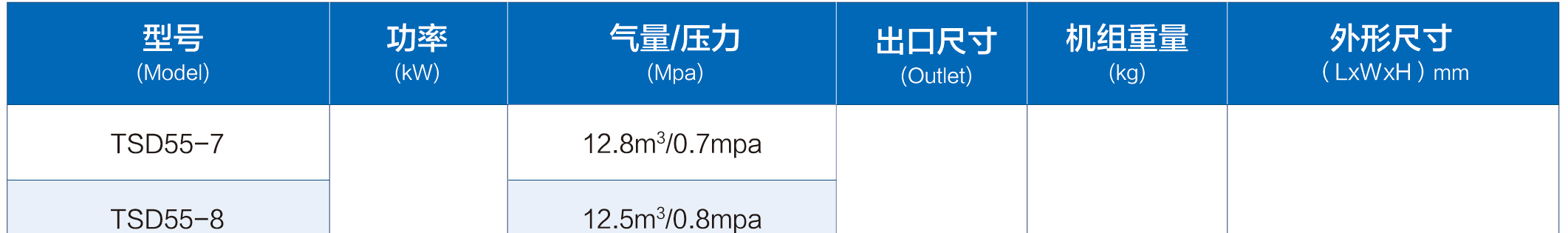

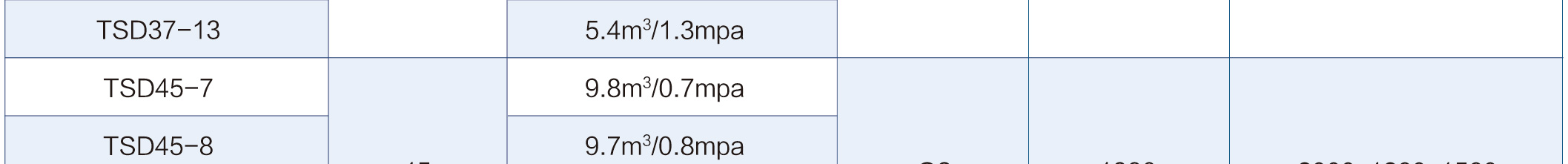

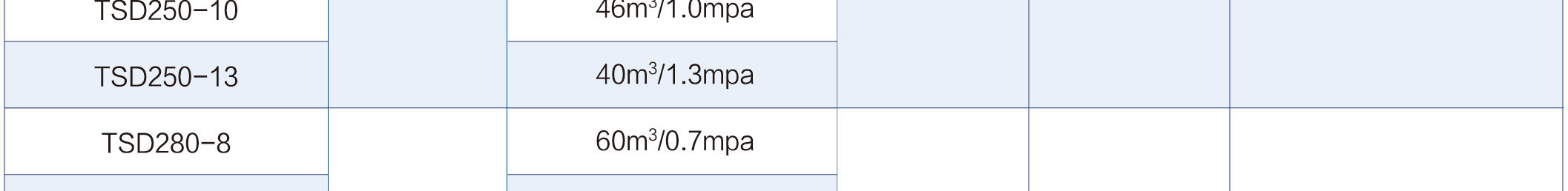

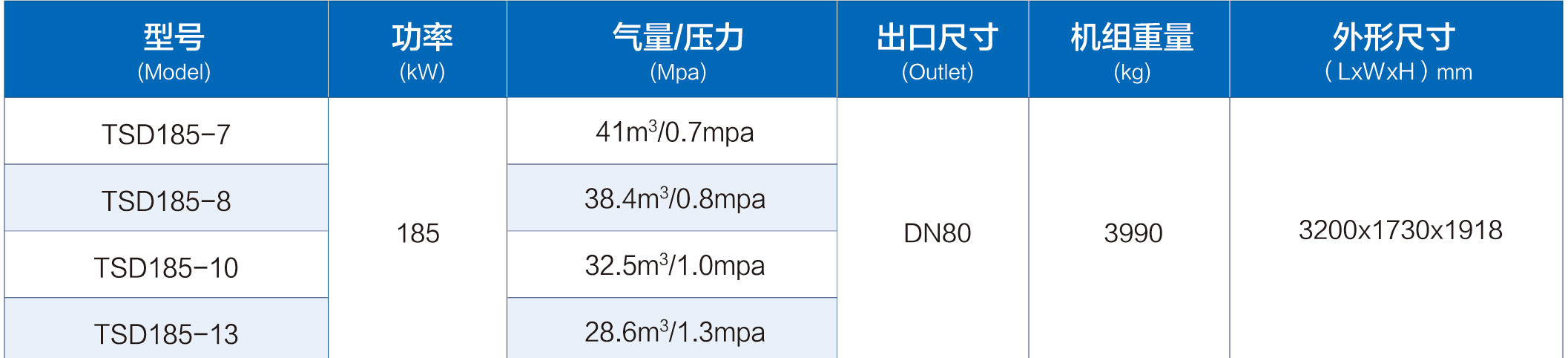

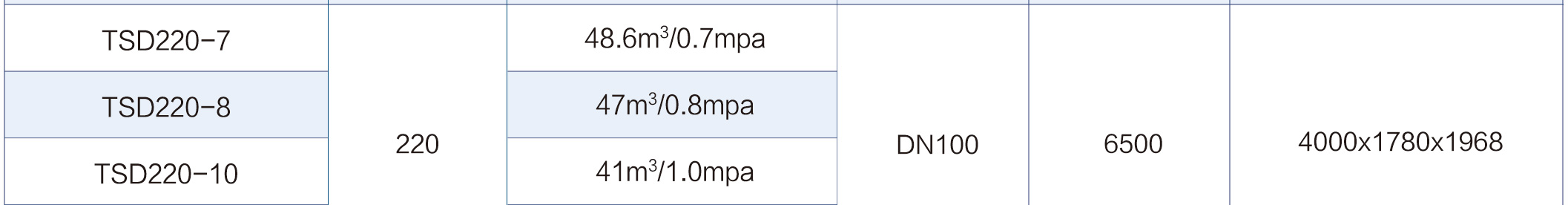

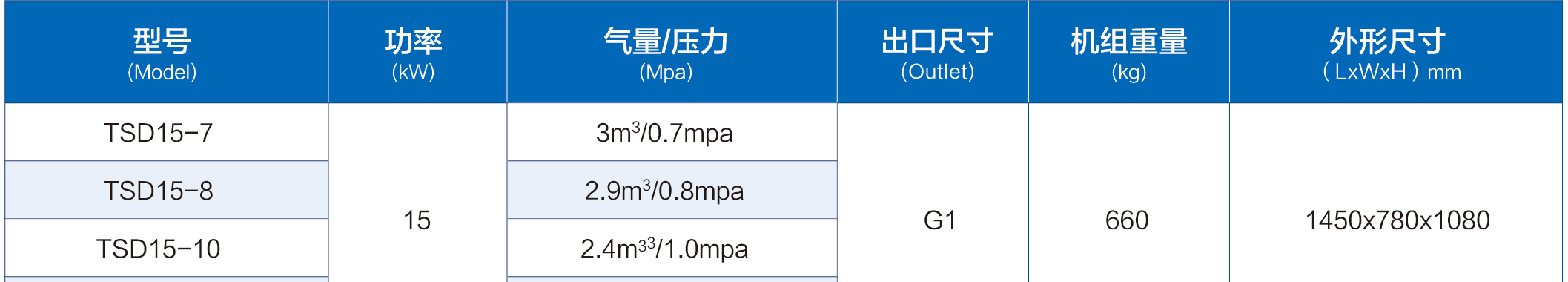

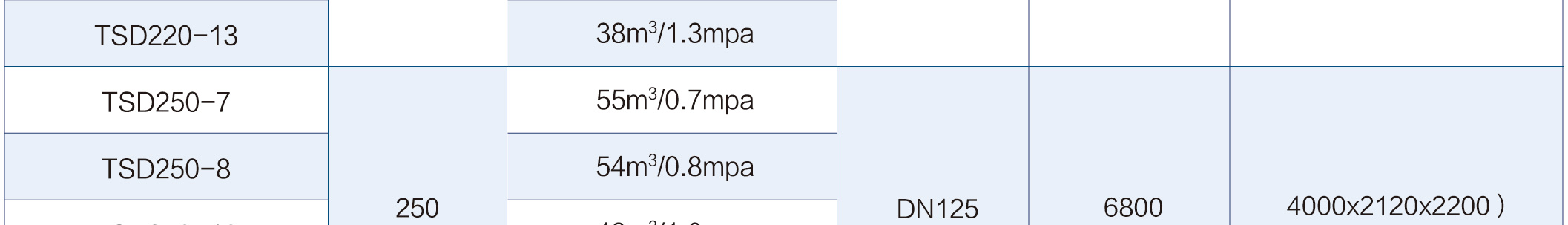

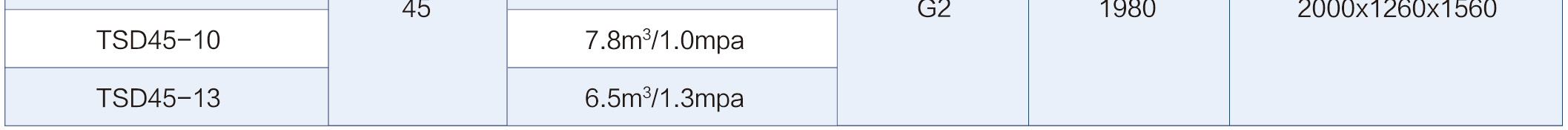

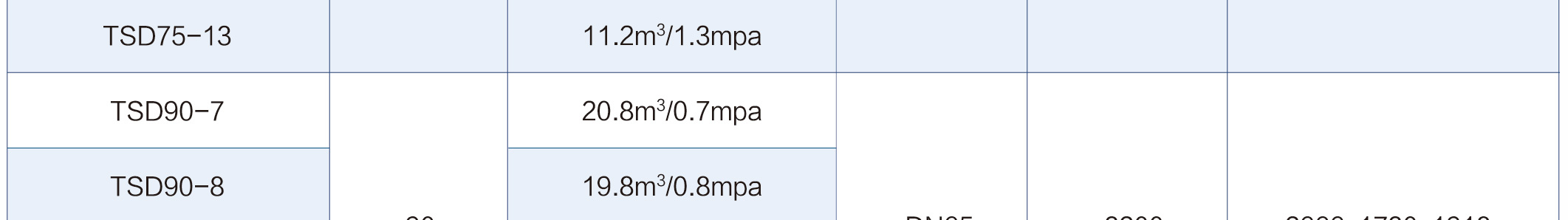

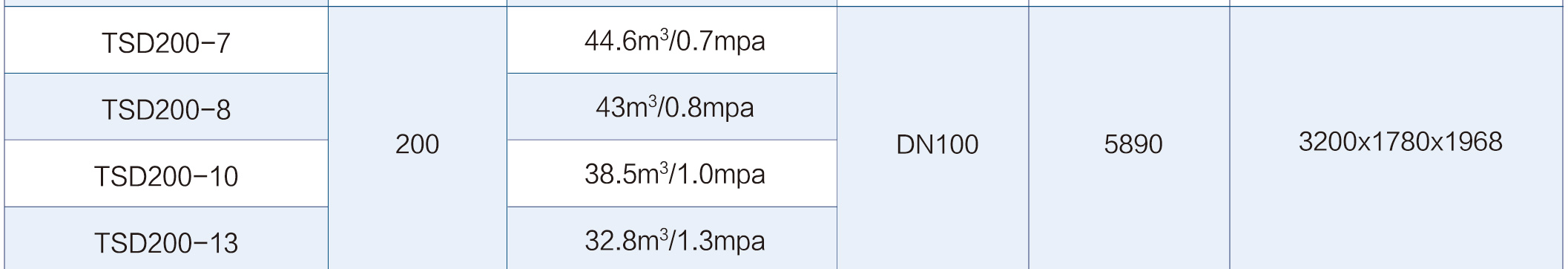

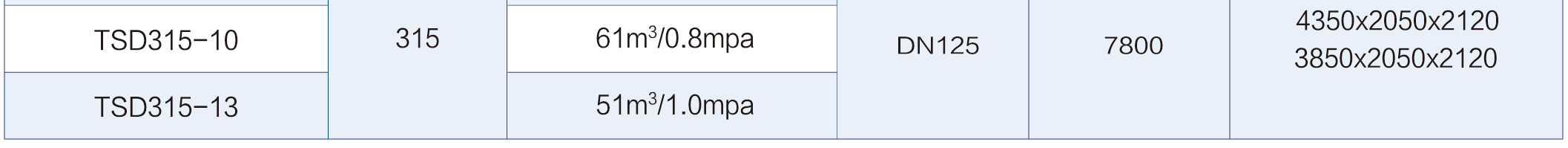

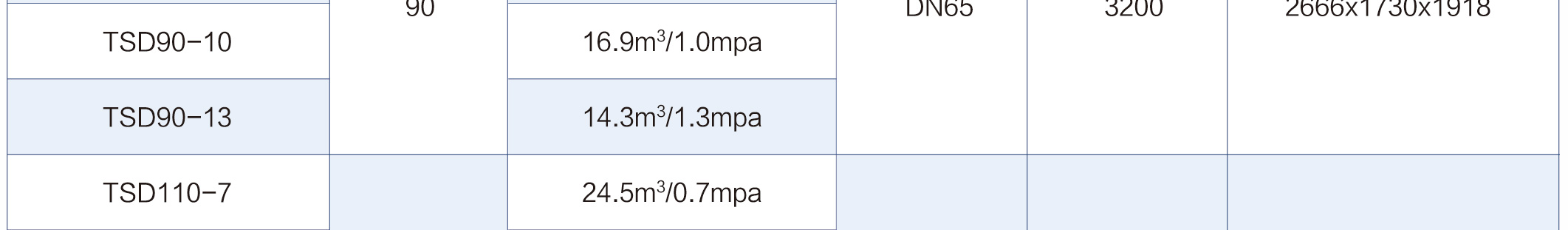

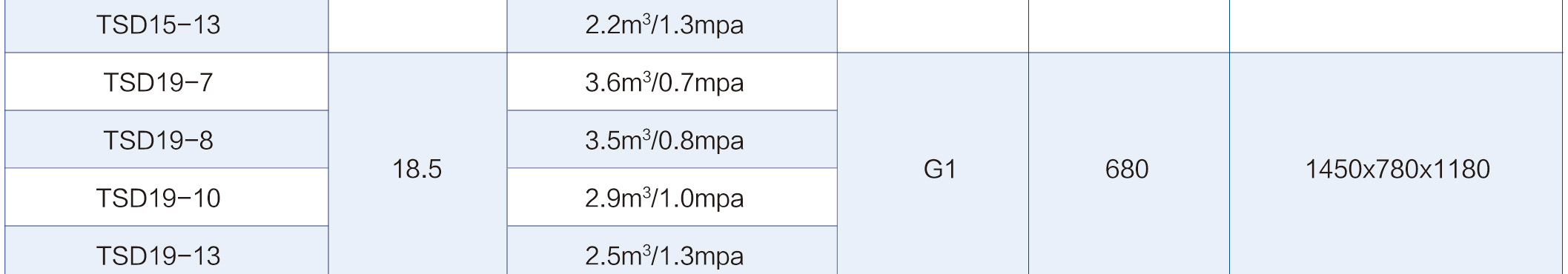

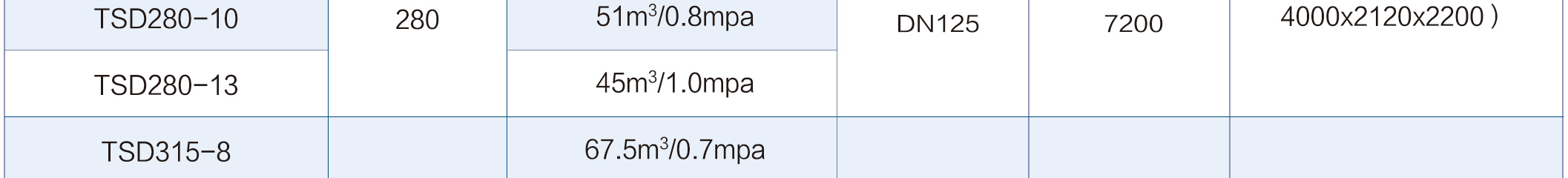

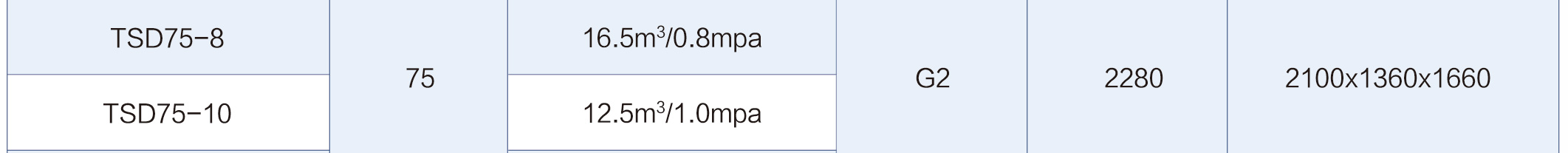

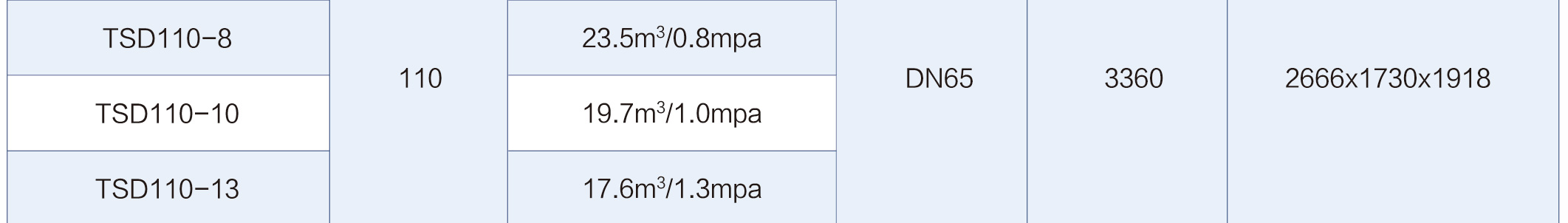

　　TSD系列双级压缩螺杆压缩机技术参数

■ 标准电源：380V±10%/50HZ，460V/220V/6KV/10KV等电压均可接受定做;

■ 11KW及以下为直接启动,15KW以上为星三角启动，可定做软启动;
■ 工作环境温度：-5℃-45℃;
■ F.A.D容积流量根据ASMC PTC9或IS 01217标准(GB/T3853)测试;
■ 传动方式：直联传送;
■ 可定做排气压力1.7Mpa以上机型，欢迎洽谈;
■ 公司对产品不断改进，保有设计变更权，参数或外观更改，恕不另行通知。

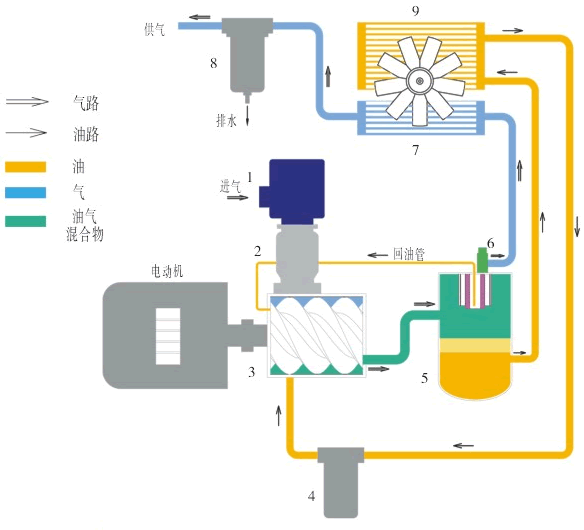

• 风冷螺杆空气压缩机流程图



  气管路系统：

  1.   空气滤清器、 2.进气控制阀、 3.主机 、5.油气分离器 、6.最小压力阀、 7.后冷却器 、8.气水分离器

  油管路系统：

  2.   主机 4.油过滤器 5.油气分离器 9.油冷却器



  水冷螺杆空气压缩机流程图



  气管路系统：

  1.空气滤清器 、2.进气控制阀 、3.主机 、4.油气分离器 7.最小压力阀 、8.后冷却器 、10.气水分离器。

  油管路系统：

  3.主机、 4.油气分离器、 5.油过滤器、6.恒温阀(水冷机用) 、9.油冷却器

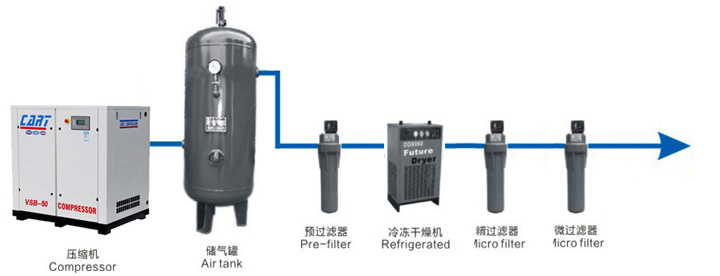

典型配置图
